自力式壓力調節閥原理動畫

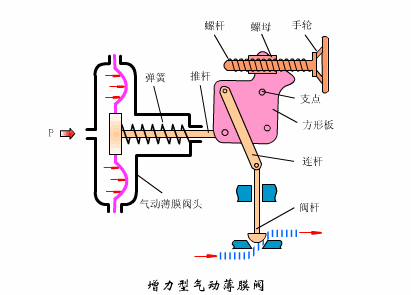

自力式壓力調節閥原理動畫

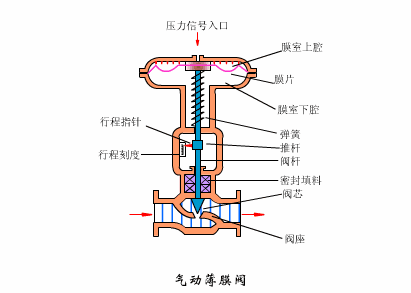

自力式壓力調節閥工作原理
1)閥前壓力P1經過閥芯、閥座的節流后，變?yōu)殚y后壓力P2。P2經過管線輸入上膜室內作用在頂盤上，產生的作用力與彈簧的反作用力相平衡，決定了閥芯、閥座的相對位置，控制閥后壓力。當P2增加時，P2作用在頂盤上的作用力也隨之增加。
此時，頂盤上的作用力大于彈簧的反作用力，使閥芯關向閥座的位置。這時，閥芯與閥座之間的流通面積減少，流阻變大，P2降低，直到頂盤上的作用力與彈簧反作用力相平衡為止，從而使P2降為設定值。同理，當P2降低時。作用方向與上述相反，這就是閥后壓力調節的工作原理。
2)自力式閥前壓力調節的工作原理同閥后壓力調節的工作原理，應注意閥芯反裝。
